交直流調速實訓裝置,交直流調速實驗實訓裝置
時間：2025-03-07 23:40:39 點擊次數：
中人教儀廠
--TS05交直線DC調節速度實驗裝置

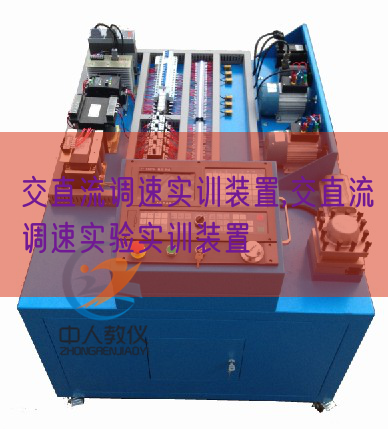

（設備外觀構造參考圖片，具體以實物配備為準，可按客戶要求定做）
一、 設備基礎簡介
交直線DC調節速度實驗裝置是依據《電力拖動自動控制系統》、《直線DC調節速度》、《交流ACAC變頻調節速度》、《高級維修電工（交直線DC調節速度部分）》教學資料及實訓指導書大綱的要求，為協作高等院校、職業培訓技術院校相關專業實行的課程實驗而推出的一套現代化綜合電機及驅動系列實驗設備。交直線DC調節速度實驗裝置主要實訓和考核學生對交流ACAC變頻器和直線DC調節速度裝置的功能數值設定和系統應用能力，經過對交流ACAC變頻器控制電子回路和所控制電機負載的精心設計，使學生經過實驗掌控把握交流ACAC電機變頻控制各種經經典型的作業狀態；經過對直線DC調節速度裝置主線路、控制線路和直線DC電機負載的精心設計，使學生經過實驗掌控把握直線DC電機調節速度各種經經典型的作業狀態。
二、 功能指標：
1、作業電源：～3N/380V/50HZ
2、整機容量（KV）：≤1.5KVA
3、規格（mm）：1600×700×1520 （左右）。
4、重量（kg）：300Kg
5、作業環境：溫度（℃）－10℃～＋40℃ 相對濕度＜85%（25℃）
三、主要結合套件：
1. TS電源控制屏
(1) 交流ACAC電源
提供三相380V交流ACAC電源，同時可得到一相0～250V可調電源。交流ACAC電源輸出處設定有過流保護技術，相間、線間過電流（A）及直接短路均能自動保護。配備有1只指針式交流ACAC電壓（V）表，經過變換開關指示三相電網電壓（V）。
（2）穩壓電源模型塊
1）1路輸出電壓（V）均為0～30V，由多圈電位器連續調動，設定有預設式過流過載保護功能，輸出最大電流（A）為2A，每路電源輸出有0.5級數字電壓（V）表指示。
2）提供直線DC5A/24V開關穩壓電源1路，為步進電機及驅動系統供電。
（3）儀表模型塊
1）設定有交流ACAC電壓（V）表一只，測量范圍0-450V，3為半數字顯露。
2）設定有交流ACAC電流（A）表一只，測量范圍0-5A，3為半數字顯露。
3）設定有直線DC電壓（V）表一只，測量范圍0-±300V，3為半數字顯露。
4）設定有直線DC電流（A）表一只，測量范圍0-±5A，3為半數字顯露。
（4）設定有啟動，停止，急停按鈕各1個。
(5) 控制屏正面大凹槽內，設定有兩根圓管，可掛儀表及實驗部位件。凹槽下部設定有多個小圓形一相三芯220V電源插頭座，供儀表等部位件供電用?？刂破羶蓚仍O定有三極220V電源插頭座及三相四極380V電源插頭座。
2、DQ02實驗桌凳
實驗桌為鋼制雙層亞光密紋噴塑構造，桌面為防火燒、防水浸、耐磨損高密度板,構造堅固，形狀似長方體封閉式構造，造形美觀大方；設定有兩個大抽屜、儲物儲物柜門，用來放置工量具、放置掛式模塊件及圖紙文檔實驗指導書等。桌面用來裝配電源控制屏并提供一個寬敞舒適的作業臺面。實驗桌還設定有四個萬能轉向輪和四個固定調動機構，方便位移和固定，有利于實驗室的布置。
3、DQ03-1電機導軌，測速系統及轉動速度表
含有概括測速發電機及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實驗功能數值經經典型，能良好適用實驗要求。
4、DK40 歐陸514C直線DC調節速度系統（16A）
含有概括歐陸514C直線DC調節速度系統（16A）主機及外圍調節速度結合套件。
5、ACM-1 西門子MM440變頻調節速度器
含有概括西門子MM440變頻調節速度器主機（0.75KW）及外圍調節速度結合套件。
6、并（他）勵式直線DC電機1臺，220V/400W/1500r/min。
7、直線DC發電機1臺，220V/400W、1500r/min。
8、三相異步電機380V/220V/370W。
9、直線DC電壓（V）表0~300V
10、電樞電壓（V）表0~300V
11、電樞電流（A）表0~5A
12、勵磁電流（A）表500mA
13、可調大功率（W）磁盤電阻負載。
14、直線DC勵磁電源0-220V/1A。
15、示波器隔離電源模型塊。
四、實驗項目
（一）交流ACAC電機變頻調節速度系統實驗（西門子MM440主機）
1、交流ACAC電機的認識（銘牌）及冷態電阻的測量
2、西門子MM440變頻器裝置的操作面板認識
3、西門子MM 440變頻器功能數值設定
4、西門子MM 440變頻器基礎實操方法
5、西門子MM 440變頻器數字量控制三段速運行
6、西門子MM 440變頻器數字量控制七段速運行
（二）直線DC電機調節速度系統實驗
1、直線DC電機的認識（銘牌）及冷態電阻的測量
2、直線DC電機的正反轉
3、歐陸514C直線DC調節速度器裝置的操作面板認識
4、歐陸514C直線DC調節速度器裝置開關設定
5、歐陸514C直線DC調節速度器電壓（V），電流（A）雙閉環不可逆調節速度系統
6、歐陸514C直線DC調節速度器轉動速度，電流（A）雙閉環不可逆調節速度系統
7、歐陸514C直線DC調節速度器電壓（V），電流（A）雙閉環可逆調節速度系統
8、歐陸514C直線DC調節速度器轉動速度，電流（A）雙閉環可逆調節速度系統
五、 設備表單
|
序號 |
型號 |
名 稱 |
數 量 |
|
1 |
--TS05 |
交直線DC調節速度實驗臺 |
1套 |
|
2 |
實驗桌
+凳子 |
實驗桌+絕緣高密度板桌面+2個圓凳子 |
1套 |
|
3 |
DQ03-1 |
電機導軌，測速系統及數字顯露轉動速度表 |
1套 |
|
4 |
ADAM-1 |
直線DC儀表及隔離電源 |
1件 |
|
5 |
DQ27 |
三相可調電阻器 |
1件 |
|
6 |
DQ09 |
直線DC他（并）勵電機 |
1臺 |
|
7 |
DQ10 |
三相鼠籠異步電機 |
1臺 |
|
8 |
DQ19 |
校正直線DC測功機（發電機） |
1臺 |
|
9 |
ACM-1 |
西門子MM440變頻調節速度器 |
1件 |
|
10 |
DK40 |
歐陸514C直線DC調節速度器 |
1件 |
|
11 |
連接實驗連接線 |
實驗連接實驗連接線（兩種） |
1套 |
|
12 |
|
聯軸器（6×14. 12×14，已裝到電機導軌上） |
1套 |
|
13 |
工量具 |
十字長柄螺絲刀 |
1把 |
|
14 |
工量具 |
14扳手（更換固定電機螺絲用） |
1把 |
|
15 |
工量具 |
3×10 外六角扳手（更換聯軸器用） |
1把 |
|
16 |
裝配工量具 |
三相四線電源插頭座底盒及固定臺面螺絲 |
1套 |
|
17 |
說明書/
指導書 |
（1）歐陸514C說明書1本
（2）西門子MM440簡明調節測試手冊1本
（3）交直線DC調節速度實驗裝置實驗指導書1本 |
1套 |
常見問題：
1、如果我要購買交直流調速實訓裝置,交直流調速實驗實訓裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的交直流調速實訓裝置,交直流調速實驗實訓裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開交直流調速實訓裝置,交直流調速實驗實訓裝置的發票，您需要提供開票資料。
3、你們的交直流調速實訓裝置,交直流調速實驗實訓裝置都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
