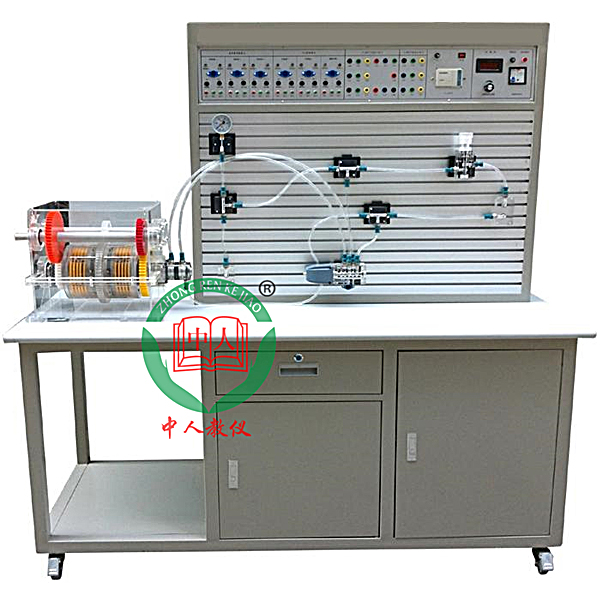

透明液壓plc控制與濕式離合器變速箱實驗臺,PLC技能作業

透明液壓plc控制與濕式離合器變速箱綜合實驗臺主要特別點
1、主要應用實驗桌、實驗臺、濕式離合器變速箱、液壓元件和電器控制器件、可編程控制器（PLC）等器件含有概括。
2、實驗桌、實驗臺為鋼制雙層亞光密紋噴塑構造，實驗桌抽屜內放置液壓元件等。
3、配備裝備裝備裝備常用液壓元件：每個液壓元件均配備裝備裝備有裝配底層基板，可便利、隨意地將液壓元件安放在鋁制型材實操實操操作面板上（實操實操操作面板帶“T”溝槽形式的鋁制型材構造）。油路搭接應用半開閉式快換接頭，拆接便利，不漏油。
4、實驗元件均為透明有機材料制成，便利理解掌控把握常用液壓元件的構造，功能及用途、實驗組裝線路快捷、便利。
5、實驗電氣控制單元應用先進的PLC控制，也可以應用單獨的繼電器控制單元實行電氣控制。
主要功能
1、真實演示濕式離合器變速箱摩擦片分離、集合、換擋、變速動作；
2、理解濕式離合器液壓系統含有概括及作業原理，各內部構造及作業過程；
3、實行濕式離合器變速箱液壓系統拆卸裝配和集合、電氣控制系統線路實驗；
4、透明液壓濕式離合器變速箱液壓系統換向線路擬真系統：
真實演示濕式離合器變速箱摩擦片分離、集合、換擋、變速動作；理解濕式離合器液壓系統含有概括及作業原理，各內部構造及作業過程。
主要技術功能數值
1、電源：AC220V允差±l0%，50Hz；
2、直線DC電源寫入AC220V輸出DC24V/3A
3、裝置容量（KV）（KV）（KV）：≤1kVA；
4、作業環境溫度（℃）（℃）（℃）：－5℃～40℃；
5、作業濕度：≤90%(40℃時)；
6、實驗裝置外觀尺寸：1600mm×750mm×1750mm
7、濕式離合器變速箱外觀尺寸：530mm×320mm×350mm




透明液壓PLC控制與濕式離合器變速箱實驗臺,PLC技能作業

一、設備基礎簡介：

該設備是依據國家人力資源與社會保障部《技工院校工學集合課程教學改革試點作業方案》設計，圍繞經經經典型作業任務（即FMS）確定課程目標，選用課程內容，制定專業教學計劃，按照國家職業標準中相關內容，將機電工學集合中有關“電氣控制技術”、“可編程序設計師”經過作業任務的實驗有機集合在一起，完成將經經經典型作業任務量化為多各子任務，循序漸進的貫徹以任務引領、項目驅動、模型塊化教學的新理念，遵循教學規律，運用情景化教學的先進手段，將復雜的知識點簡便化，深奧的課程課程課程理論點明晰化，貼近實際的企業作業內容與流程，將實驗車間與企業、實驗老師與企業職員、實驗內容與作業任務真正融合為一，達到工學集合教學目的。

plc技能作業島是具備多項PLC技能的實驗任務的集合體，將觸摸屏、變頻器、傳感器技術、氣動元件等多種技術實行集合運用；PLC技能作業島的桌體應用三邊弧形，適合六人三組實行團隊協作實驗；PLC技能作業島以能力培養為目標，設計有“基礎任務模型的編程調動測量試驗”、“自動化裝調子任務系統的裝配調動測量試驗”、“三相異步電機啟動控制”、“觸摸屏畫面制作與組態”、“物料送揀任務模型的編程調動測量試驗”、“智能存儲任務模型的編程調動測量試驗”等經經經典型作業任務。

每個經經經典型作業任務中全部有其核心內容，在基礎任務模型上，主要針對PLC入對的基礎編程實驗；在自動化裝調子任務中，可以實行任務組裝與調動測量試驗，實驗學生的動手能力；三相異步電機任務控制符合對電工的基礎實驗內容，也可以經過PLC控制；物料送揀任務的編程調動測量試驗深入對PLC、傳感器、變頻器等多種元件的綜合運用；智能存儲任務模型是經過對伺服電機、步進電機、PLC模仿量的學習掌控把握掌控把握掌控把握，掌控把握伺服、步進原理及PLC的高級應用技術；--該系統涵蓋了維修電工的初級、中級、高級及部分技師實驗內容，充分體現一體化技能的重要性，利于培養學生的開拓創新的思維模式。

二、技術功能數值：

作業電源： 三相四線  AC380V±5%  50Hz

安全保護： 漏電保護（動作電流（A）（A）（A）≤30mA），過流保護，熔斷器保護

規格限定功率（W）（W）（W）： 2KW

環境溫度（℃）（℃）（℃）： -10℃～40℃

相對濕度： ≤85%

作業臺尺寸：2500mm（直徑）×775mm（高）；

虛擬多用表功能數值：交流ACACAC電壓（V）（V）（V）測量界限檔位分：10、50、250、1000；直線DC電壓（V）（V）（V）檔位分：0.25、1、2.5、10、50、250、1000；歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K；電流（A）（A）（A）表檔位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；紅外發射檢驗測量試驗功能：垂直角度±15°距離1-30cm；三極管測量孔

三、設備構造：

技能作業島由三邊弧形作業臺、六邊形實驗控制屏及經經經典型作業任務含有概括，能同時容納6名學生在設備上實行實操。

三邊弧形作業臺：桌體應用1.5mm厚的優質鞍鋼盒裝鐵板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。作業臺分三邊弧形六工位設計，每工位設定有存儲儲物儲物儲物柜，可放置電腦主機。桌面為三邊弧形構造，應用25mm厚的實芯理化板，外表面貼防火燒燒燒板，經數控設備銑削加工成型，桌邊倒圓弧處置整理。作業臺直徑為2500mm，高度按人體工程學要求設計，為755mm。
