一、概述：
智能供配電實訓裝置是依據勞動和社會保障部《變配電室值班電工職業標準》，參考勞動和社會保障部、電力行業職業技能鑒定指導中心、機械工業職業技能鑒定指導中心、能源部電力司編寫的相關職業技能鑒定指導書、培訓大綱、培訓教材、題庫而研制的。實訓項目涉及變配電室的高低壓電器與成套設備、監盤與抄表、電力繼電器及繼電保護、倒閘操作、典型低壓電氣線路等內容，可以作為職業學校、技工學校的供配電專業及相關專業學生實訓設備和變配電室值班電工培訓考核鑒定平臺。
二、特 點
1.一次系統采用典型、現場常用的真實元件，全力創造專業崗位的真實環境；
2.一次系統接線典型、豐富，可以模擬實現各種要求下的倒閘操作；

序號	設備名稱		單位	數量	備注
1	10KV高壓供配電實訓系統	ZRGPD-05B-1	臺	2
2	低壓供配電實訓系統	ZRGPD-05B-2	臺	5
3	工廠供配電自動化控制系統		套	1
4	實訓故障plc后臺自主設定系統		套	1

高壓開關柜工藝及要求設計，分為母線隔室、斷路器隔室、電纜隔室及低壓隔室等，避雷器、電流互感器、接地閘刀、真空斷路器等器件。適用于職業院校、技工學校等作為高級維修電工對高壓配電系統中的繼電保護、饋電等內容的教學實訓。
2、技術參數：

序號	設備名稱	設備規格	單位	數量	備注
1	10kv高壓配電開關柜計量柜	800×1500×2200mm	套	1
2	10kv高壓配電開關柜出線柜	800×1500×2200mm	套	1
3	380V變380V平變變壓器	定制	套	1
4	配套接線鋁排	國標	套	1
5	配套易損器材	國標	套	1
6	工程材料	國標	套	1
7	實訓指導書		套	1

設備編號	設備元件名稱	規格型號	單位	數量
10KV進線隔離柜	隔離手車	630A	臺	1
	帶電顯示器	DXN	套	1
	顯示器瓷瓶		只	3
	小型斷路器	DZ47-60/2P C4A	只	3
	按鈕	LA38-22	只	2
	蜂鳴器	HRB-P80	只	1
	加熱器	100W	只	2
	溫濕度控制器	TR20-2H1	只	1
	照明燈	CM-1,AC220V	只	1
	絕緣支柱	10KV	只	3
	觸頭盒	JYH1-10/150	只	6
	靜觸頭	￠49*82	只	6
	穿墻套管	JCD6-10	只	3
	小母線座	JH-15	只	1
	接線端子		節	80
	輔材費用	含導線，線鼻子，螺絲等	臺	1
	鋁排及熱縮套管		套	1
	殼體	KYN28A-12	套	1
	微機保護裝置		套	1

5、10KV總柜詳細配置清單：

設備編號	設備元件名稱	規格型號	單位	數量
10KV總柜	真空斷路器	VS1-12/630 25KA	只	1
	電流互感器	LZZBJ9-10A	只	3
	零序電流互感器	LXK-120	只	1
	帶電顯示器	DXN	套	1
	電流表	42L6-A	只	3
	避雷器	YH5WZ-17/45	只	3
	接地開關	JN15-12/31.5-210	只	1
	小型斷路器	DZ47-60/2P C6A	只	4
	小型斷路器	DZ47-60/3P C6A	只	2
	觸頭盒	JYH1-10/150	只	6
	靜觸頭	￠49*82	只	6
	絕緣子		只	6
	小母線座	JH-15	只	1
	溫濕度控制器	TR20-2H1	只	1
	轉換開關	LW2-16D/9.6780.4	只	1
	指示燈	AD11-220V	只	5
	按鈕	LA38-12	只	2
	旋鈕	LA38-20×2	只	1
	照明燈	25W,AC220V	只	1
	接線端子		節	80
	輔材費用	含導線，線鼻子，螺絲等	臺	1
	鋁排及熱縮套管	50*5	套	1
	殼體	KYN28A-12	臺	1

6、實訓項目：
1、高壓器件的認知實訓
2、高壓一次回路圖的測制實訓
3、高壓二次回路圖的測制實訓
4、高壓配電電纜連接實訓
5、真空斷路器的檢查與試驗實訓
6、10KV電壓互感器認知實訓
7、10KV電力互感器認知實訓
8、高壓柜接地刀認知操作實訓
9、微機線路保護裝置實訓
1）保護和自動功能：
（1）三段式復合電壓方向過流保護；
（2）反時限復壓過流保護；
（3）三段式零序方向過流保護；
（4）反時限零序過流保護；
（5）合閘加速保護；
（6）低頻減載功能；
（7）三相重合閘（無壓或不檢）；
（8）過負荷告警；
（9）3U0 越限告警；
（10）TV 斷線判別；
（11）獨立操作回路。
2）測控功能：
（1）22 路外部開關量輸入遙信采集，斷路器位置、手動分閘及事故遙信；
（2）正常斷路器遙控分合、小電流接地探測遙控分閘；
（3）IA、IB、IC、3I0、UA、UB、UC、P、Q、Cosφ、F 等模擬量采集的遙測；
11、高壓供配電設計
12、智能抄表系統認知實訓
五、低壓配電操作實訓室設備
1、產品概述：
該實訓裝置主要由計量柜、進線柜、補償柜及出線柜四部分組成。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線銅排、隔離開關、萬能低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表等器件。適用于職業學院、技工學校等用于高級維修電工的實訓考核。
2、技術參數：
工作電源：三相五線  380V±5%  50Hz
安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
外形尺寸：600×800×2200mm
額定電流：100A
工作環境：溫度0℃～50℃
相對濕度35～85%  海拔＜4000m

序號	設備名稱	設備型號	設備規格	單位	數量	備注
1	計量控制實訓柜	GCK	600×800×2200mm	臺	2
2	進線控制實訓柜	GCK	600×800×2200mm	臺	2
3	電容補償實訓柜	GCK	600×800×2200mm	臺	2
4	出線控制實訓柜	GCK	600×800×2200mm	臺	2
5	聯絡柜	GCK	600×800×2200mm	臺	1
6	三相異步電機	1.1KW  380V		臺	1
7	實訓指導書			份	1
8	工程材料		國標	套	1

N0	配置名稱	型號規格	備注
1	計量控制實訓柜	配置有互感器、電能表、電壓電流表等，作為總電能的計量。學生能自行連接控制線路。
2	進線控制實訓柜	配置有萬能式斷路器、互感器、電壓電流表，作為總電源的進線控制。學生能自行連接控制線路。
3	電容補償實訓柜	配置有補償電容、交流接觸器、電抗器、功率因數補償控制器、電壓電流表、功率因數表等，作為電源功率因數的補償。學生能自行連接控制線路。
4	出線控制實訓柜	配置有自動空氣斷路器、互感器、電壓電流表等，作為電能的分組控制。學生能自行連接控制線路。
5	聯絡柜	配置有隔離開關等，作為電能的分組控制。學生能自行連接控制線路。
6	安裝調試

6、實驗內容：
1.電力變壓器的認知實訓
2.電壓器件的認知實訓
3.低壓一次回路圖的測繪實訓
4.低壓二次回路圖的測繪實訓
5.計量柜的接線實訓
6.進線柜的接線實訓
7.電容補償柜的接線實訓
8.出線柜的接線實訓
9.聯絡柜的接線實訓
10.低壓柜倒閘操作
11.低壓供配電設計
12.低壓供配電接線實訓

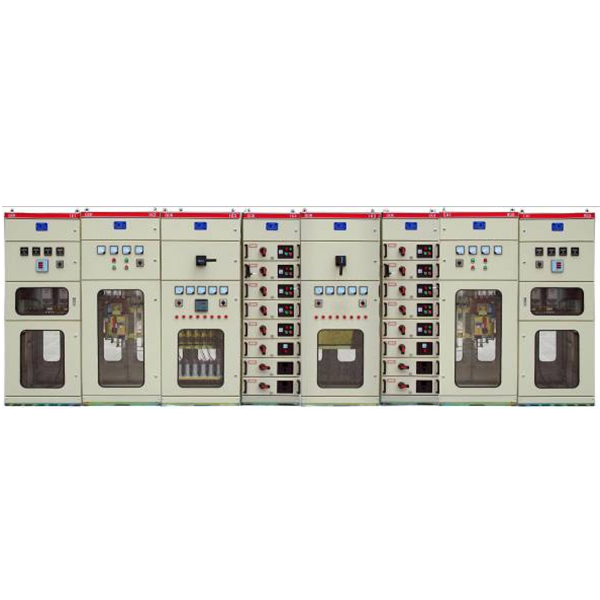

7、低壓柜由：計量柜、進線柜、補償柜、出線柜、聯絡柜五個柜體組成。
1.教學低壓計量控制實訓柜
1)、設備概述：
主要由三相有功電能表、三相無功電能表、接線鋁排等組成，用于計量線路中有功功率與無功功率。
2）、技術參數：
工作電源：三相五線  380V±5%  50Hz
安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
外形尺寸：660×800×2200mm
額定電流：250A
工作環境：溫度0℃～50℃
相對濕度35～85%  海拔＜4000m
3）、設備結構
整個柜體為鋼制結構，經過機械加工成形，外表面噴涂彩色環氧聚塑，堅固美觀。
4）、設備配置: (每臺本配置)


NO	配置名稱	型  號	規格(長×寬×高)	單位	數量	備注
1	全鋼制結構柜體		660×800×2200	臺	1
2	三相四線有功電能表	DT862-4型		塊	1
3	三相四線無功電能表	DX862-4型		塊	1
4	電流互感器			套	3

5)、詳細配置清單：

設備編號	設備元件名稱	規格型號	單位	數量
計量柜	三相四線有功電度表	DTS196	只	1
	三相四線無功電度表	DXS196	只	1
	有功功率顯示	6L2-kW	只	1
	無功功率顯示	6L2-VAR	只	1
	電壓表（指針式）	6L2-V	只	1
	電流表（指針式）	6L2-A	只	3
	綜合顯示儀表（數顯式）	PY194E-2S4	只	1
	輔材費用	含導線，線鼻子，螺絲等	臺	1
	鋁排及熱縮套管		臺	1
	殼體	GCK 800*600*2200	臺	1

2.教學低壓進線控制實訓柜
1)、設備概述：
主要由隔離開關、萬能低壓斷路器、控制按鈕、指示燈等部分組成，主要用于線路中電源的隔離及帶負載的啟?？刂?。
2）、技術參數：
1、工作電源：三相五線  380V±5%  50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：800×600×2300mm
4、額定電流：250A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85%  海拔＜4000m
3）、設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。
4）、設備配置:(每臺本配置)


NO	配置名稱	型號	規格	單位	數量	備注
1	全鋼制結構柜體		600×800×2200	臺	1
2	三相四線指針式電流表	正泰		套	3
3	三相四線指針式電壓表	正泰		個	1
4	正泰萬能轉換開關	LW5D-16YH3/3		套	2
5	萬能式斷路器	DW15-200		個	1
6	電流互感器	LMZ3-0.66		套	4
7	控制箱	DK-10		個	1
8	分閘、合閘控制按鈕			套	4

5）、詳細配置清單：

設備編號	設備元件名稱	規格型號	單位	數量
進線柜	斷路器	DW15-630/160A	只	1
	電壓表	6L2-V 450V	只	1
	電流表	6L2-A	只	3
	電流互感器	BH-0.66	只	6
	電壓轉換開關	LW5-16YH3/3	只	1
	空氣開關（帶漏電保護）	DZ47LE-63/4P C40A 30mA	只	1
	輔材費用	含導線，線鼻子，螺絲等	臺	1
	鋁排及熱縮套管	50*6	臺	1
	殼體	GCK 800*600*2200	臺	1

3.教學電容補償實訓柜
1）、設備概述：
主要由無功功率自動補償裝置、補償電容器、電抗器、交流接觸器、熱過載繼電器、電壓表、功率因數表等部分組成，可根據驅動負載的性質自動地切換補償電容的數量。
2）、技術參數：
1、工作電源：三相五線  380V±5%  50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：800×600×2300mm
4、額定電流：125A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85%  海拔＜4000m
3）、設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。
4）、設備配置: (每臺基本配置)


NO	配置名稱	型  號	規格(長×寬×高)	單位	數量	備注
1	全鋼制結構柜體		600×800×2200	臺	1
2	電流互感器	LM2J1-0.5		套	3
3	交流接觸器	CJ20-40		套	6
4	熱過載繼電器	JR36-63		套	6
5	有填料管式熔斷器插座	RT14-32		套	6
6	正泰萬能轉換開關	LW-16		套	2
7	無功率自動補償控制器	JKG2B-6		個	1
8	三相四線指針式電流表	正泰		套	3
9	三相四線指針式功率因數表	正泰		個	1
10	回路控制指示燈			套	12
11	電源線			m	適量

5）、詳細配置清單

設備編號	設備元件名稱	規格型號	單位	數量
補償柜	補償電容器	BSMJ0.4	只	5
	接觸器	CJ19	只	5
	小型斷路器	DZ47-60/3P C25A	只	5
	功率因數表	6L2-C0$	只	1
	自動補償控制器	JKL5CF	只	1
	輔材費用	含導線，線鼻子，螺絲等	臺	1
	鋁排及熱縮套管	GCK	臺	1
	殼體	GCK 800*600*2200	臺	1

4.教學出線控制實訓柜
1）、設備概述：
主要由隔離開關、低壓斷路器、鋁排等部分組成?？筛鶕撦d的大小選擇相應規格的漏電斷路器控制輸出。
2）、技術參數：
1、工作電源：三相五線   380V±5%  50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：860×600×2300mm
4、額定電流：250A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85%  海拔＜4000m
3）、設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。
4）、設備配置: (每臺基本配置)


NO	配置名稱	型  號	規格(長×寬×高)	單位	數量	備注
1	全鋼制結構柜體		600×800×2200	臺	1
2	回路控制指示燈			套	4
3	三相四線指針式電流表	正泰		套	4
4	萬能轉換開關	LW-16		個	1
5	塑料外殼式斷路器	DZ20J-100/3300		套	6
6	電流互感器	LMZ3-0.66		套	6
7	電源線			m	適量

5）、詳細配置清單：

設備編號	設備元件名稱	規格型號	單位	數量
出線柜（動力及照明柜	塑殼	NM1-63S/3300-16A	只	6
	接觸器	CJX4	只	6
	電流表	99T1	只	6
	按鈕		只	12
	指示燈		只	12
	輔材費用	含導線，線鼻子，螺絲等	臺	1
	鋁排及熱縮套管		臺	1
	殼體	GCK 800*600*2200	臺	1


六、PLC故障設置系統
針對10\0.4KV高低壓故障設置難的特點，我司使用PLC系統在各柜體的二次回路中設置故障點，交由學生根據圖紙查找故障點、排除故障、校驗故障；減輕老師在兩次及多次班級實訓輪換時設置故障的時間和難度，老師可通過電腦上位機隨意設置故障點，并提前知曉故障點的內容，學生找出故障點后，老師通過電腦上位機一鍵復位故障點，即可通電進行校驗。同時此方案也可減少常規因設置故障點造成高低壓柜出現實際故障，且學生越排查故障造成故障越多的問題，保證實訓設備的正常運行和提高實訓設備的運轉率；達到不僅可以使學生達到掌握正確高低壓柜的操作流程，也可進行高低壓一、二次回路設計等更深入的實訓。
