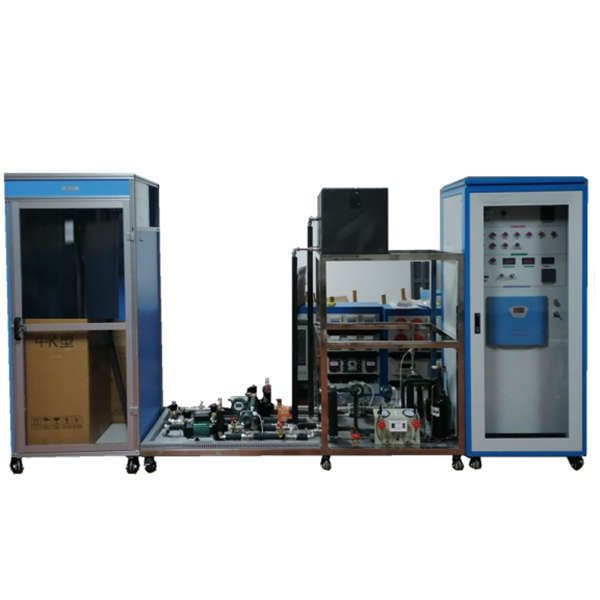

一、概述
中央空調系統是天氟地水和天水地水兩種二聯供系統，天氟地水系統采用氟作為冷媒，通過氟系統的中央空調進行室內降溫和提升室溫。冬季時，空調內機走氟，而地暖走水，通過空氣源熱泵技術來加熱地暖水。這種二聯供系統優勢明顯，其中最突出的便是其節能效果
相比之下，天水地水系統則顯得更為舒適和溫和。該系統通過水為媒介進行冷暖傳遞，將熱量在主機內部直接與水交換，通過水泵將冷水或熱水輸送到每一個風機盤管或地暖中。這種方式使得送風更加柔和，室內的濕度相對保持穩定，適合不耐冷風的老人和小孩。尤其在冬季供暖時，水系統的地暖能夠提供穩定且均勻的溫度。
二、技術參數
1、工作電源：三相五線制 AC 220V±10% 50Hz
2、安裝尺寸：長×寬×高2000×700×220cm()
3、整機容量:最大供冷量：2.3kW；
4、最大輸入總功率：5.5kW；制冷額定功率：5kW；制熱額定功率：5.5kW
5、制冷劑：R22；
三、系統功能特點組成
在夏季，利用制冷機有效降低室內環境溫度。在冬季，利用空氣熱水機有效升高了水箱內的水溫。經過制冷機冷卻后的熱媒水被輸送到空調箱中，滿足室內供暖需要。
1、熱水系統
生活熱水系統：由1臺熱水泵、閥門、膨脹水箱等組成，主要給家庭提供生活熱水。
1.1、水箱:尺寸400mm*300mm*400mm,材質：PPR
1.2、閥: DN15，材質：銅
1.3、換熱器：材質：不銹鋼。散熱量：5000W，B水側：DN20,A側：12MM
2、空氣調節系統
空氣調節系統由、模擬房間、風機盤管、中不銹鋼換熱器組等組成，主要完成（室內送風風機轉速可調）,主要完成制冷機組冷卻熱交換，為室內提供適當的溫度
2.1、風機盤管: 1P,散熱面積3.4M2、 220V/50HZ,DN15
2.2、系統控制器：1個 液晶控制
3、模擬房間
由1套風機盤管、1套溫度控制器及風量調節系統組成，主要完成房間的溫度設定與空氣調節作用。兩側由有機玻璃組成，透明可觀察內部組成。
模擬房間尺寸：800MM*500MM*500MM
4、測量儀表
4.1：電源電壓指示單元：提供1只交流電壓表和1只交流電流表，用于測量系統電網電壓與測量壓縮機、冷卻水泵、冷凍水泵工作電流。制冷系統壓力檢測單元：
4.2提供2只真空壓力表和1只雙組壓力控制器，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統壓縮機低壓側和高壓側的壓力變化，對壓縮機起到保護作用。
5、控制裝置配置
整個中央空調采用FX3U-48plc可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行?？照{的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。
控制柜：鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控制器、接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及PLC主機單元及測試點。
6、該裝置可實現手動控制和計算機控制兩種控制方式：
7.1、手動控制按鈕在控制柜的門上，這些控制按鈕接入到PLC各個相應的輸入變量上，可直接對整個中央空調進行控制；
7.2、計算機控制則采用組態技術建立計算機與PLC之間的穩定通訊，從而控制整個中央空調，并實現對空調運行數據的顯示、分析等各種功能，同時也可通過網絡升級建立遠程計算機與現場計算機的通訊，實現對中央空調的遠程控制
7、系統原理圖：
為了能更好的掌握中央空調的控制和系統原理，控制面板上畫有制冷系統流程圖，控制面板上在對應的元器件上噴繪有標識，字體，流程圖并配有對對應的相關器件工作指示燈。
8、控制柜配置表
|
編號 |
名稱 |
單位 |
數量 |
|
|
1. |
配電控制柜，網絡式機柜 |
套 |
1 |
1800*700*700MM,采用藍色框架結構，白色為搭配色，前后開門，方便實訓操作，前門采用玻璃裝飾，美觀大方(面板：鐵質面板，激光雕刻，彩色噴繪) |
|
2. |
按鈕 |
套 |
9 |
不帶鎖 |
|
3. |
開關電源:為控制系統提供電源 |
套 |
1 |
Q60.:提供+24V.+5V |
|
4. |
7寸彩色觸摸屏 |
只 |
|
昆侖動態 |
|
5. |
制熱水泵 |
個 |
1 |
|
|
6. |
PT100傳感器 |
只 |
8 |
|
|
7. |
PLC，FX3U-48M |
臺 |
1 |
|
|
8. |
系統 流程圖 |
套 |
1 |
|
|
9. |
工業組態軟件 |
套 |
1 |
|
|
10. |
PLC編程軟件 |
套 |
1 |
|
|
11. |
中央空調PLC應用程序 |
套 |
1 |
|
|
12. |
中央空調組態應用程序 |
套 |
1 |
|
9、主機系統
采用2匹水冷機組：為整機系統提供冷源，采用一套分水器對冷量進行分配調節，整個中央空調采用PLC作為主控機，由計算機通過通信線與PLC進行通信，從而控制整個空調的運行，也可通過網絡實現遠程控制?？照{的運行參數由傳感器及變送器進行采集，并通過A/D模塊轉換后送入PLC中，再由PLC送到計算機中進行實時顯示監控。
|
編號 |
名稱 |
單位 |
數量 |
說明 |
|
1 |
壓縮機（2P）壓縮機 |
臺 |
1 |
|
|
2 |
高低壓力控制器 |
只 |
1 |
|
|
3 |
低壓表 |
只 |
1 |
3.8MP |
|
4 |
高低壓表 |
只 |
2 |
|
|
5 |
過濾器 |
個 |
1 |
|
|
6 |
視液鏡 |
個 |
1 |
|
|
7 |
低壓表 |
只 |
1 |
1.8MP |
|
8 |
膨脹閥 |
只 |
1 |
|
10、設備主要配置清單
|
編號 |
名稱 |
單位 |
數量 |
說明 |
|
1 |
模擬客房，800*500*500MM |
套 |
1 |
|
|
2 |
風機盤管 |
套 |
1 |
|
|
7 |
熱水系統 |
套 |
|
|
|
8 |
升降閥（銅質） |
套 |
1 |
|
|
9 |
水管組件 |
套 |
1 |
|
|
10 |
水泵 |
臺 |
1 |
|
|
11 |
電磁閥 |
套 |
1 |
|
|
14 |
智能溫控器 |
只 |
1 |
|
|
15 |
鋼架2000*1000*700MM |
套 |
1 |
|
|
19 |
膨脹水箱 |
只 |
1 |
不銹鋼 |
實訓項目：
1、氟地水和天水地水兩種二聯供系統實訓
2、冬天供暖地過程控制實訓
3、夏季制冷過程實訓
4、中央空調的組成原理
常見問題：
1、如果我要購買家用二聯供中央空調實訓裝置,家用二聯供中央空調實訓系統，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的家用二聯供中央空調實訓裝置,家用二聯供中央空調實訓系統是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開家用二聯供中央空調實訓裝置,家用二聯供中央空調實訓系統的發票，您需要提供開票資料。
3、你們的家用二聯供中央空調實訓裝置,家用二聯供中央空調實訓系統都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
